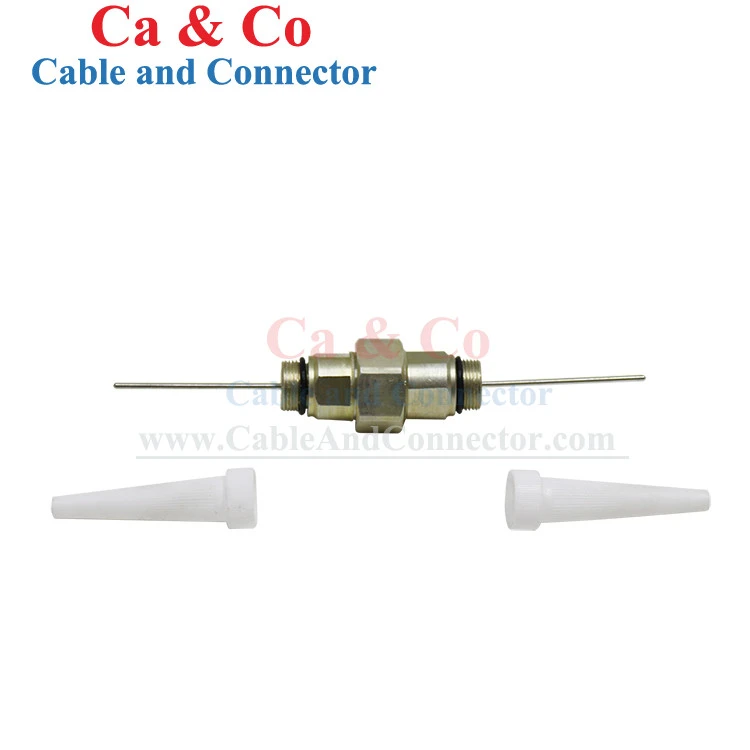

КС То КС конектор је адаптер-на-кућиште дизајниран да повеже два компатибилна КС интерфејса у коаксијалној и РФ опреми. Обезбеђује директну механичку и електричну везу између компоненти са КС завршетком, што га чини погодним за међусобно повезивање опреме, продужетак каблова и замену постојећих КС интерфејс прикључака.
Спецификација
|
Врста производа |
КС до КС конектор |
|
ЦА&ЦО модел |
ЦАЦ-КС-КС |
|
Фреквенцијски опсег |
ДЦ~1000МХз |
|
Воркинг Волтаге |
335В Мак |
|
Издржи напон |
170В Рмс |
|
Центар Контакт |
Мање или једнако 10 мΩ |
|
Спољни контакт |
Мање или једнако 5 мΩ |
|
Отпор изолације |
Већи или једнаки 1000 МΩ |
|
Трајност (спаривање) |
Веће или једнако 500 циклуса |
|
Применљив стандард |
ИЕЦ 60169-24 |
|
Материјал |
Алуминијум+ПОМ |
|
Темп. Домет |
-35~+60 степени |
РФ и електричне перформансе
Континуирани коаксијални контакт
Централни и спољни контакти одржавају одвојене проводне путање кроз адаптер, чувајући путању коаксијалног сигнала између два КС интерфејса.
Контролисани контакт отпор
Централна и спољна контактна површина су прецизно-опремљене да би се одржао конзистентан контакт-на-метал и ограничио отпор на местима спајања.
ПОМ електрична изолација
ПОМ изолатор раздваја средишње и спољашње контакте и фиксира њихове релативне положаје, спречавајући ненамерно провођење између два електрична пута.
Механичка поузданост
Контролисано поравнање парења
Обрађене КС спојне површине контролишу релативни положај конектора и спојног интерфејса, смањујући неравномерно оптерећење унутрашњих контаката током монтаже.
Контакт Ретентион
Унутрашњи контактни склоп је задржан ПОМ носачем и алуминијумским кућиштем, ограничавајући аксијално и бочно померање током поновљеног парења и сервисирања.
Поновљена издржљивост парења
Склоп за спајање је дизајниран за поновљено повезивање и искључивање, при чему се електрични контакт проверава након тестирања -циклуса парења да би се идентификовала деградација контакта или померање склопа.
Инсталација и одржавање
Акиал Матинг
Поравнајте КС интерфејсе на истој осовини за спајање пре захвата да спречите бочно оптерећење на контактним компонентама.
Заштита контаката
Чувајте површине за спајање и контактне површине чистима од контаминације пре монтаже како бисте избегли лош електрични контакт узрокован страним материјалом.
Директна замена
Конфигурација КС-на-КС омогућава уклањање и замену неисправног адаптера без претварања околне опреме у други интерфејс конектора.
Апликација
Тестирање и верификација перформанси
Тест отпорности на контакт
Измерите отпор између централних контаката и између спољних контактних путева након склапања да бисте открили лош контакт, контаминацију или дефекте у монтажи.
Тест отпорности изолације
Измерите отпор између средишњег и спољашњег проводника након монтаже да бисте открили цурење узроковано оштећеном, помереном или контаминираном изолацијом.
Издржи тест напона
Примените наведени наизменични напон између централног и спољашњег проводника током потребног трајања теста да бисте проверили да ли има квара изолације или стварања лука.
Тест издржљивости парења
Извршите поновљене КС циклусе упаривања и неспаривања, након чега следе провере контакта и континуитета да бисте идентификовали хабање, померање или губитак електричног континуитета.
Тест РФ перформанси
Измерите карактеристике РФ преноса у специфицираном фреквентном опсегу да бисте идентификовали абнормални губитак или одступање у перформансама узроковано дефектима димензија или склопа.
ОЕМ и прилагођавање
|
ОЕМ Итем |
Прилагодљиви параметри |
|
КС Интерфаце |
Димензије спајања, дужина интерфејса, положај контакта и критичне димензије интерфејса |
|
Дужина конектора |
Укупна дужина према постојећим димензијама компоненти или простору за уградњу |
|
Оутер Диаметер |
Спољни пречник кућишта према компоненти за спајање и захтевима за зазор |
|
Центар Контакт |
Пречник контакта, дужина и аксијални положај |
|
Изолатор |
Пречник ПОМ изолатора, величина отвора, дужина и положај контакта |
|
Становање |
Дужина алуминијумског кућишта, спољни профил и унутрашње димензије шупљине |
Паковање и достава
Заштита појединца
Сваки конектор може бити упакован у ПЕ врећицу како би се спречиле површинске огреботине, контаминација прашине и оштећење контакта током руковања.
Паковање у расутом картону
Расуте количине се пакују у унутрашње картоне и картоне за извоз, при чему су количине паковања фиксиране према потврђеној наруџбини.
Идентификација броја дела
Свако унутрашње паковање или картон може бити означен моделом производа, количином и информацијама о серији за пријем у складиште и идентификацију залиха.
Пре{0}}Контрола количине испоруке
Готови производи се рачунају на листу паковања пре отпреме како би се спречила количинска неслагања између производње и испоруке.
Групна поруџбина и набавка
МОК
- Стандардни ЦАЦ-КС-КС: 100 ком/поруџбина
- ОЕМ / прилагођено: 500 ком / поруџбина.
Узорци
- Количина узорка: 1–5 ком.
- Доступни су узорци за КС интерфејс, процену компатибилности димензија и парења пре масовне производње.
Време производње
- Стандардне поруџбине: 7–15 радних дана.
- Прилагођене поруџбине: 15–30 радних дана након одобрења извлачења.
Тецхницал Цонфирматион
За поруџбине ОЕМ или замене, наведите димензије КС интерфејса, укупне димензије, критичне толеранције и захтеве за материјалом. Постојећи узорци или цртежи се могу користити за верификацију димензија пре производње.
ФАК
П: Која је разлика између КС на КС адаптера и КС на Ф адаптера?
О: КС на КС адаптер задржава исти КС интерфејс на оба краја, док КС на Ф адаптер конвертује између КС и Ф интерфејса. Потребан тип зависи од интерфејса на компонентама које се спајају.
П: Може ли се конектор КС до КС користити са другим конекторима од 5/8 инча?
О: Само ако су димензије спајања и геометрија интерфејса компатибилне. Сама ознака од 5/8 инча не потврђује заменљивост.
П: Да ли је конектор КС до КС погодан за системе од 75 ома?
О: Да. Овај конектор је намењен за коаксијалне РФ апликације од 75 ома где су компатибилни интерфејси и конфигурација система.
П: Могу ли да користим овај конектор за старији КС{0}}систем интерфејса?
О: Да, под условом да постојећи интерфејс одговара КС конфигурацији конектора. За застарелу опрему препоручује се провера димензија пре замене.
П: Шта треба да проверим пре замене постојећег КС адаптера?
О: Проверите тип интерфејса, димензије за спајање, укупан простор за инсталацију и конфигурацију контаката. За поређење се може користити постојећи конектор или технички цртеж.
П: Може ли се конектор испоручити под бројем дела приватне{0}}ознаке?
О: Да. Бројеви делова купаца, кодови модела и идентификационе ознаке могу се применити у складу са одобреном производном спецификацијом.
П: Да ли се исти дизајн од КС до КС може испоручити за поновљене поруџбине?
О: Да. Одобрени цртеж и производна спецификација могу се задржати као референца за наредне производне серије.
П: Који документи се могу тражити за квалификацију добављача?
О: Спецификације производа, записи о инспекцијама и применљива документација о усклађености могу се испоручити у складу са захтевима за квалификацију купца.
