Цоппер Мц Феедер Цабле

Бакарни МЦ фидер кабл је дизајниран за пренос радио фреквенцијских сигнала између антена, предајника, пријемника и опреме за РФ дистрибуцију. Његова коаксијална конструкција комбинује унутрашњи проводник бакарне цеви, пенасти ПЕ диелектрик, прстенасти ребрасти спољни бакарни проводник и ЛЛДПЕ или ватроотпорни ПЕ омотач да обезбеди контролисану импедансу, стабилан РФ пренос и механичку заштиту.

Стабилна импеданса од 50Ω
Коаксијална структура одржава контролисан пут преноса од 50Ω, док пенасти ПЕ диелектрик одржава размак проводника доследним за стабилну импедансу.

Лов Сигнал Аттенуатион
Бакарни проводници и пенасти ПЕ диелектрик су дизајнирани да минимизирају губитак РФ преноса у специфицираном фреквентном опсегу, помажући у одржавању јачине сигнала на дужини фидера.

Ниски ВСВР
Уједначена коаксијална конструкција смањује рефлексију сигнала и подржава ефикасан пренос РФ снаге између повезане опреме.

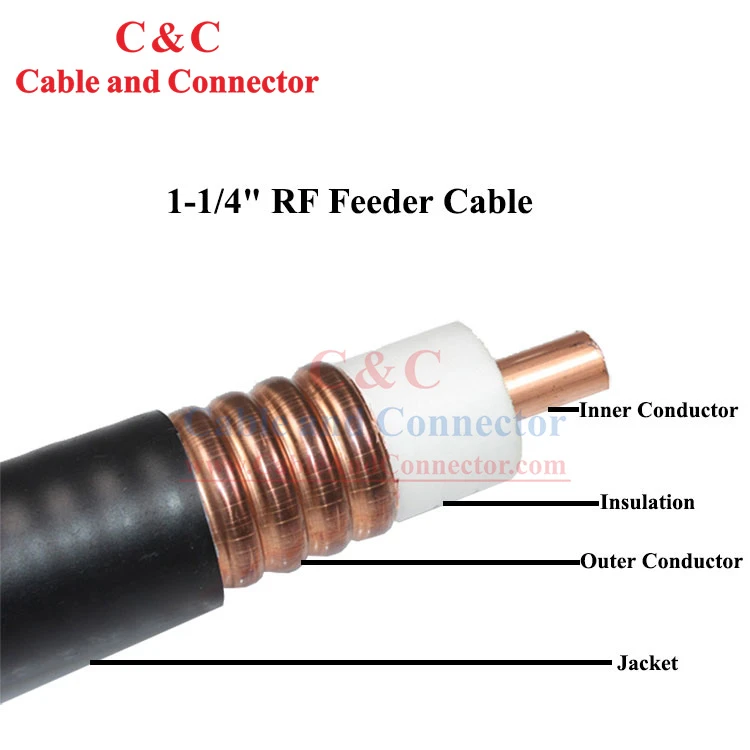

Унутрашњи проводник бакарне цеви
Бакарна цев обезбеђује проводљиву путању РФ преноса са контролисаним димензијама за доследне електричне перформансе.

Пенасти ПЕ Диелектрик
Пенасти ПЕ слој одржава раздвајање између проводника док доприноси импеданси кабла и карактеристикама преноса.

Прстенасти спољни проводник од валовитог бакра
Ребраста бакарна цев обезбеђује непрекидну заштиту док дозвољава каблу да се савија током инсталације без угрожавања коаксијалне структуре.

ЛЛДПЕ или ватроотпорна{0}} ПЕ јакна
Спољни омотач штити кабл од руковања и излагања уградњи. ЛЛДПЕ је обезбеђен за стандардну конструкцију, док је ПЕ{1}}отпорни на ватру доступан тамо где се примењују додатни захтеви за{2}}извођење пожара.

Флексибилна валовита конструкција
Прстенасти ребрасти спољни проводник омогућава контролисано савијање током усмеравања, што олакшава руковање каблом око опреме и тачака инсталације.

Механичка заштита
Бакарни спољни проводник и ПЕ омотач обезбеђују заштиту унутрашње структуре преноса током извлачења, руковања и уградње кабла.

Температура{0}}Прилагођена конструкција
Кабл је дизајниран са дефинисаним опсегом температуре складиштења, инсталације и радне температуре како би се подржало коришћење у различитим условима околине.

Инспекција бакарног проводника
Материјали бакарних цеви се прегледају на конзистентност димензија, стање површине и квалитет материјала пре уласка у производњу каблова. Димензије проводника се контролишу како би се одржала пројектована коаксијална структура.

Контрола диелектричне екструзије
Пенасти ПЕ диелектрик се производи око унутрашњег проводника са контролисаним димензијама и униформношћу. Диелектрични слој се прегледа да би се обезбедило доследно одвајање између унутрашњег и спољашњег проводника.

Формирање валовитог проводника
Бакарни спољни проводник је формиран у прстенасту валовиту структуру око диелектрика. Инспекција производње се фокусира на формирани пречник, стање ребра и интегритет површине.

Екструзија јакне
ЛЛДПЕ или ватроотпорни ПЕ омотач се екструдира преко завршене коаксијалне структуре. Димензије омотача, стање површине и идентификација кабла се проверавају током производње.

Завршено тестирање каблова
Готови каблови се прегледају за кључне електричне, димензионалне и механичке карактеристике пре отпреме. Инспекција која се односи на РФ- може укључити испитивање импедансе, слабљења и ВСВР, заједно са отпором проводника и провером димензија готових каблова.

Завршна инспекција
Пре паковања, готов кабл се проверава за изглед кабла, ознаке, димензије, дужину паковања и идентификацију производа како би се осигурало да испоручени кабл одговара захтевима производње и поруџбине.

Јасна идентификација производа помаже извођачима, дистрибутерима и пројектним тимовима да управљају кабловима током складиштења и инсталације. Ознаке каблова и бубња могу се користити за идентификацију типа кабла, спецификације производа, информација о производњи и детаља испоруке.

За поруџбине пројекта, информације о идентификацији производа и паковању могу се ускладити са захтевима купца за куповину и залихе где је применљиво.

Производ испуњава важеће РоХС захтеве за забрањене супстанце. Информације о усклађености са РоХС могу се обезбедити као део техничке документације потребне за квалификацију купаца, одобрење пројекта и евиденцију набавке.

Стандардна дужина паковања -500 м кабла по дрвеном бубњу за транспорт расутог терета и пројектну монтажу.

Заштита каблова -Кабл је безбедно намотан на бубањ како би се смањила деформација и оштећења при руковању током транспорта.

Лако постављање -Паковање бубња подржава контролисану исплату каблова током инсталације и помаже у смањењу непотребног руковања кабловима.

Идентификација бубња -Спецификације производа и информације о испоруци могу бити означене на бубњу за пријем и управљање залихама.

Паковање пројекта -Прилагођене дужине каблова или захтеви за паковање могу се разговарати за велике и пројектне поруџбине.
