Увод
У нашем модерном хипер{0}}повезаном свету,-брзи пренос података и кристално{2}}ке комуникационе мреже се често узимају здраво за готово од стране потрошача и предузећа. Иза сваког телевизијског емитовања високе{4}}е дефиниције, стамбене широкопојасне интернет везе, ћелијске базне станице и професионалног бежичног радио система крије се софистицирана физичка инфраструктура која омогућава беспрекорну комуникацију. Међу најтрајнијим, најпоузданијим и најкритичнијим компонентама ове глобалне инфраструктуре је коаксијални кабл. Дуги низ деценија, овај специјализовани тип електричних далековода служио је као темељни медијум за безбедно, ефикасно и поуздано премештање радиофреквентних (РФ) сигнала са једног дела електронске опреме на други.
Упркос брзом, широко распрострањеном порасту оптичких влакана и бежичних комуникација у многим секторима, коаксијални кабл остаје потпуно неопходан у изузетно широком спектру потрошачке електронике, индустријске производње, ваздухопловног инжењеринга и телекомуникацијских апликација. Његов јединствени, концентрични геометријски дизајн омогућава му да успешно садржи електромагнетна поља, штити унутрашње преносе података од оштрог спољашњег шума и одржава робустан интегритет сигнала на значајним оперативним удаљеностима. Овај свеобухватни водич истражује основне концепте коаксијалних каблова, сецирајући њихову замршену унутрашњу анатомију, испитујући основну физику преноса РФ сигнала, процењујући различите стандарде импедансе и варијанте каблова, и разматрајући њихове примарне оперативне предности и ограничења у савременој електротехници.
1. Анатомија и структура језгра коаксијалног кабла
Да бисмо заиста разумели како коаксијални кабл постиже своје високе{0}}могућности преноса, морамо пажљиво испитати његову различиту физичку конструкцију и састав материјала. Технички израз "коаксијални" је изведен из структуралне чињенице да сви унутрашњи концентрични слојеви деле једну, заједничку геометријску осу. Ово прецизно концентрично поравнање је потпуно намерно, пажљиво пројектовано да контролише околна електромагнетна поља и потпуно потисне спољашње сметње. Стандардни коаксијални кабл се састоји од четири примарна концентрична слоја, од којих је сваки конструисан да обавља одређену механичку или електричну функцију унутар целокупног склопа далековода.
У самом центру лежи проводник језгра, који се обично назива централни проводник. Овај критични елемент се обично производи од високо{1}}чврстог бакра,-челика обложеног бакром за додатну затезну чврстоћу или посребреног-бакра, а његов примарни задатак је да преноси главни електрични РФ сигнал. Око овог унутрашњег проводника је диелектрични изолатор, не--проводни слој који се обично конструише од чврстог или пенастог полиетилена, или политетрафлуороетилена (ПТФЕ). Диелектрични изолатор одржава прецизан, непоколебљив физички размак између централног језгра и спољних слојева, што је кључно за диктирање електричне импедансе и брзине простирања сигнала кабла.
Оквир диелектричног изолатора је метални штит, који служи као апсолутна витална баријера против буке из околине и цурења сигнала. Овај штит је обично направљен од комбинације алуминијумске фолије и чврсто ткане мреже од калајисаних или голих бакарних нити. Штит делује као секундарни проводник, довршавајући електрично коло док хвата електромагнетни талас унутар кабла и блокира спољашње електромагнетне сметње (ЕМИ) и радиофреквентне сметње (РФИ). Коначно, цео склоп је смештен унутар спољашњег заштитног омотача направљеног од издржљивих полимера као што су ПВЦ, полиетилен или полиуретан. Ова спољна кожа штити унутрашње слојеве од физичког хабања, продирања влаге, ултраљубичастог сунчевог зрачења и екстремног излагања хемикалијама у тешким спољашњим окружењима.
2. Физика преноса РФ сигнала
Радио-фреквентни пренос укључује високо{0}}наизменичне струје које брзо осцилују, стварајући електромагнетна поља која могу лако да зраче или покупе залуталу буку ако их не управља одговарајућим инжењерингом. Стандардне отворене жице или парови паралелних проводника нису погодни за високо-преносе јер се понашају као ненамерне антене, пропуштају драгоцену енергију сигнала и трпе велику деградацију услед утицаја околине. Коаксијални кабл бриљантно решава овај проблем кроз физичку примену потпуног електромагнетног затварања.
Када РФ сигнал уђе у проводник језгра коаксијалног кабла, он генерише електромагнетно поље које путује дуж дужине жице. Пошто спољни метални штит у потпуности окружује средишњи проводник на уједначеној удаљености, електрична и магнетна поља повезана са сигналом су у потпуности ограничена на простор унутар диелектричног изолатора који се налази између унутрашњег језгра и спољашњег штита. Штавише, било који спољни електромагнетни шум који потиче од електричних водова, радио предајника или индустријских машина погађа спољашњи оплетени штит и безбедно се уземљује или одбија, спречавајући га да продре у језгро и оштети ток података.
Још један критичан концепт у РФ преносу преко коаксијалног кабла је карактеристична импеданса, мерена у омима (Охм). Импеданса представља укупну опозицију коју далековод представља наизменичном струјом. Одржавање доследне, контролисане импедансе-које је најчешће стандардизовано на 50 ома или 75 ома по целој дужини кабла и његовог повезаног хардвера-од виталног је значаја за перформансе система. Ако дође до неусклађености импедансе, део путујуће РФ енергије ће се рефлектовати уназад према извору, а не достићи одредишно оптерећење. Ова рефлексија ствара стајаће таласе, деградира квалитет сигнала, смањује ефикасност енергије и у-радио окружењима велике снаге може да генерише вишак топлоте која трајно оштећује осетљив хардвер предајника.
3. Класификације, стандарди импедансе и варијанте каблова
Коаксијални каблови нису једна-величина-одговара-свој роби; они су пројектовани у различите класе на основу радне фреквенције, физичке величине, капацитета{3}}подношења снаге и оцена импеданце. За техничара, дизајнера система или РФ инжењера, избор исправне варијанте кабла је од суштинског значаја за обезбеђивање оптималних перформанси система и избегавање катастрофалних рефлексија сигнала.
Два примарна стандарда импедансе која доминирају глобалном индустријом су 50 ома и 75 ома:
50 Охм коаксијални каблови:Они су пројектовани првенствено за пренос података, бежичне комуникације, двосмерне радио системе, ГПС опрему и комерцијалне појачиваче сигнала. Оцена импедансе од 50 ома обезбеђује идеалну равнотежу између ниског слабљења сигнала и могућности руковања великом снагом, што га чини универзалним стандардом за радио-фреквентне предајнике и антене. Популарни примери укључују традиционални РГ-58, као и модерне варијанте са малим губицима попут ЛМР серије (као што су ЛМР-240 и ЛМР-400).
75 Охм коаксијални каблови:Они су оптимизовани за дистрибуцију видеа, кабловску телевизију (ЦАТВ), сателитске телевизијске канале и испоруку широкопојасног интернета. Пошто видео и емитовани сигнали дају приоритет минималном губитку сигнала у дугим пасивним радњама, а не при руковању великом{1}}оном, геометрија од 75 ома (на пример каблови РГ-6 и РГ-59) спречава деградацију слике и одржава чист интегритет канала у стамбеним и комерцијалним дистрибутивним мрежама.
Поред разлика у импеданси, коаксијални каблови се у великој мери разликују по физичком калибру. Дебљи каблови имају веће проводнике језгра и дебље диелектричне изолаторе, који драстично смањују слабљење сигнала (губитак сигнала на удаљености) за дуге каблове, иако жртвују физичку флексибилност. Супротно томе, тањи каблови су веома флексибилни и лако се провлаче кроз уске просторе или унутрашњост возила, али пате од већих стопа слабљења током дужих распона.
4. Предности и оперативна ограничења
Док је технологија коаксијалног кабла сазрела током скоро једног века непрекидног развоја, она наставља да држи доминантну позицију у многим секторима комуникација захваљујући јединственом споју структуралних и оперативних предности. Међутим, дизајнери система такође морају узети у обзир његова инхерентна физичка ограничења када планирају -примену великих размера.
Примарне предности коришћења коаксијалног кабла укључују:
Супериорна електромагнетна заштита:Затворени концентрични дизајн пружа изузетну заштиту од спољашњих електромагнетних и радио фреквенцијских сметњи, обезбеђујући чист пренос података чак и у бучним индустријским окружењима.
Подршка за висок пропусни опсег и фреквенцију:Савремене коаксијалне конфигурације могу ефикасно да преносе високо-сигнале високе фреквенције у опсегу гигахерца, удобно руковање више-видеом и брзим- подацима.
Трајност и механичка издржљивост:Заштићени чврстим полимерним спољним омотачем и чврстим металним плетеницама, коаксијални каблови одлично подносе оштре временске услове на отвореном, директно закопавање и физички стрес.
Исплативост{0}:У поређењу са специјализованим таласоводима или дугим стазама активне инфраструктуре оптичких влакана, коаксијални каблови пружају приступачно, високо поуздано решење за локалну РФ и видео дистрибуцију.
Упркос овим снагама, коаксијални каблови имају значајна ограничења:
Слабљење сигнала преко удаљености:Како високо{0}}сигнали путују кроз проводник језгра и диелектрични медијум, они доживљавају прогресиван губитак енергије. Губитак сигнала се експоненцијално повећава са вишим фреквенцијама и дужим кабловима, што често захтева појачала сигнала или репетиторе.
Физичка запремина и крутост:Коаксијални каблови{0}}високих перформанси могу да буду дебели, крути и тешки, што представља изазов за сложено вођење кроз уске водове зграде или скучена кућишта опреме.
Рањивост на оштећења од влаге:Ако се спољни заштитни омотач поцепа или пробије, влага може да продре у плетени штит кроз капиларно деловање, што доводи до унутрашње корозије, промене импедансе и евентуалног квара кабла.
5. Савремене апликације и најбоље праксе за одржавање
Данас, апликације за архитектуру коаксијалних каблова обухватају огромну разноликост технолошких сектора. У телекомуникацијама, они остају примарни медијум за широкопојасну испоруку у последњој-миљи, повезујући суседске дистрибутивне чворове директно са стамбеним кабловским модемима. У радиодифузној индустрији, робусне коаксијалне линије повезују главне контроле телевизијског студија са-торњевима за пренос велике снаге. Штавише, агенције за јавну безбедност, поморски оператери и ваздушни комуникациони системи у потпуности зависе од чврстих коаксијалних веза за повезивање примопредајника са антенама{5}}на возилима или базних станица.

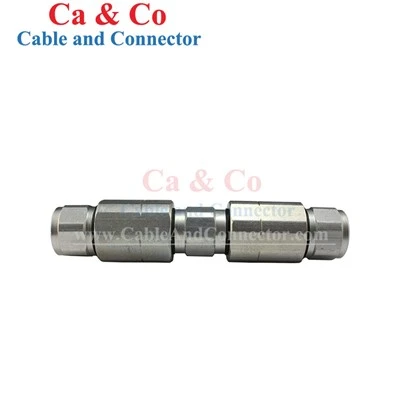

Да би се гарантовало да мрежа коаксијалних каблова ради са максималном ефикасношћу, критични су правилни протоколи инсталације и одржавања. Техничари морају стриктно да се придржавају минималног радијуса савијања који је одредио произвођач током инсталације; штипање или оштро савијање кабла деформише унутрашњи диелектрични изолатор, мењајући карактеристичну импедансу и изазивајући нежељене рефлексије сигнала. Поред тога, избор одговарајућих спојних конектора-као што су конектори типа Ф- са навојем за телевизијске системе или навојни-СМА и БНЦ конектори за РФ инструменте за тестирање и радио опрему-је обавезан да би се очувао континуитет штита. Коначно, коришћење професионалне опреме за тестирање као што је мерач односа стојећих таласа (СВР) или инсталација са -рефлектометаром у временском домену (ТДР)- обезбеђује да се цео далековод правилно усклади, отклањајући потенцијалне грешке у раду пре него што компромитују мрежу.
Закључак
Коаксијални кабл представља тријумф електротехнике, премошћујући јаз између генерисања сирових електронских података и бежичног ширења. Савладавањем деликатне равнотеже концентричне геометрије, диелектричне сепарације и металне заштите, ова технологија је провела деценије обезбеђујући поуздан пренос радио фреквенцијског сигнала са малим-губицима у невероватном низу индустрија.
Разумевање основних принципа коаксијалног кабла-у распону од његове слојевите унутрашње анатомије и физике усклађивања импедансе до практичних разлика између варијанти од 50 ома и 75 ома-омогућава инжењерима, техничарима и технолошким ентузијастима да дизајнирају робусне комуникационе системе. Како се фреквенције комуникације повећавају, а захтеви за подацима настављају да се развијају, промишљен избор, инсталација и одржавање-коаксијалне инфраструктуре високог квалитета ће обезбедити да наше глобалне мреже остану јасне, стабилне и дубоко повезане у годинама које долазе.
